火花捕捉器使用說明書

一 火花捕捉器工作原理

1.適用范圍

旋流型管道火花捕捉器，是解決切割、打磨金屬火花飛濺，容易引起濾筒濾袋著火而定向開發的產品，可以適配除塵器也可滿足其它需要火花撲滅工藝的除塵器。

火花捕捉器，顧名思義是捕捉火花，并使其熄滅的裝置。激光切割、機器人連續焊接，金屬切割、打磨時產生大量飛濺的火星火花。當連續的大量飛濺火花產生時，隨著除塵器的抽風管道，直接進入除塵器。除塵器安裝了濾料，表面遇到連續大量的火花火星，往往會引起著火事故。即使用了阻燃濾料，但是大量的火花也會把濾料表面燙傷，引起過濾失效漏粉。濾料是除塵器的心臟，一旦失效漏粉，就報廢，需要更換新濾料，造成嚴重經濟損失。

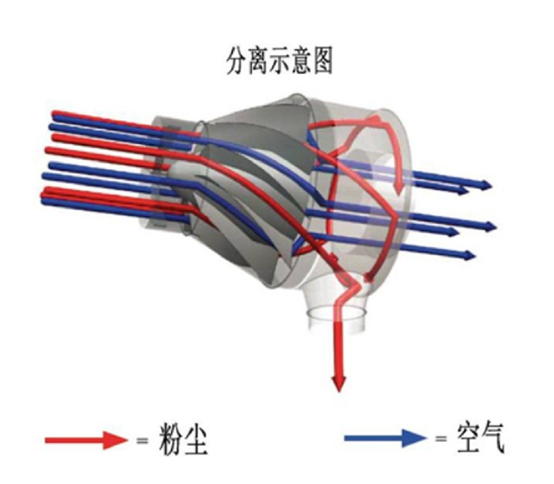

2.火花捕捉器工作原理

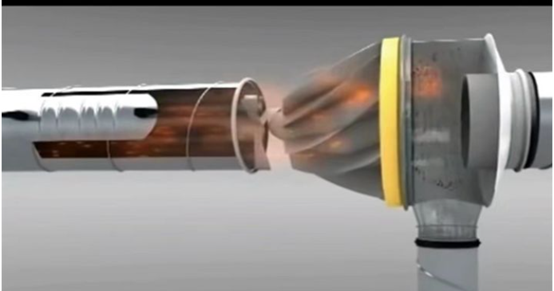

當火花火星通過特殊構造而成的氣流導流板入口時，由于空氣動力學的原理，產生氣旋，在特殊的結構通道里完成碰撞、熄滅、沉降、到處的過程。

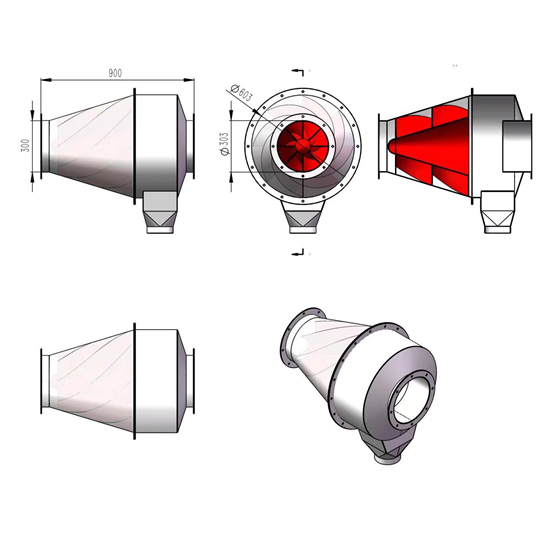

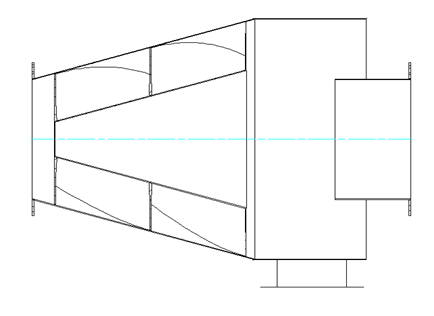

布袋除塵器用火花捕捉器，包括中空殼體和設置在中空殼體內的弧形鋼板，中空殼體和弧形鋼板形成弧形煙道，中空殼體一段開設有進氣口，弧形煙道的末端設置出氣口。本火花捕捉器利用旋流原理消除煙氣中的火花的設備，當含有火花的高溫?zé)煔庥蛇M(jìn)氣口高速進入火花捕獲器時進入弧形煙道，不斷碰撞中空殼體而改變運行方向，形成旋流，煙氣中所含火星在碰撞中熄滅，從而達到消除煙氣中火花的效果。

二  火花捕捉器的安裝

安裝時卸灰口朝下。

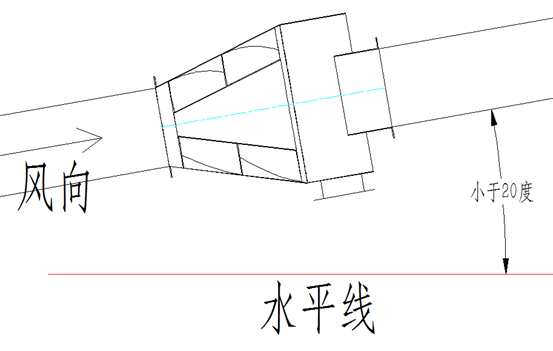

安裝時建議水平安裝，如需傾斜安裝不能超過下圖的度數

三 注意事項

1.請嚴格按照管道口徑選擇對應的火花捕捉器

2.煙氣中如含有腐蝕性氣體，請選配響應設備主體材質

3. 隨機攜帶出廠說明書，合格證，銘牌。
